График обслуживания
| Периодичность | Что проверить или сделать |
|---|---|
| Ежедневно | Шпиндель (шум, нагрев), смена инструмента, плавность осей, уровни СОЖ и масла, давление, аварийный стоп |
| Еженедельно | Чистка револьверной головки и кожухов, бак СОЖ, поиск утечек |

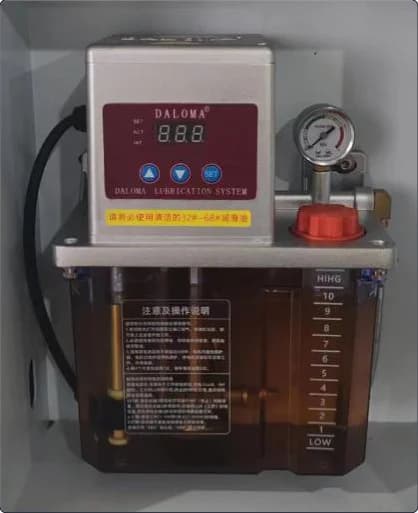

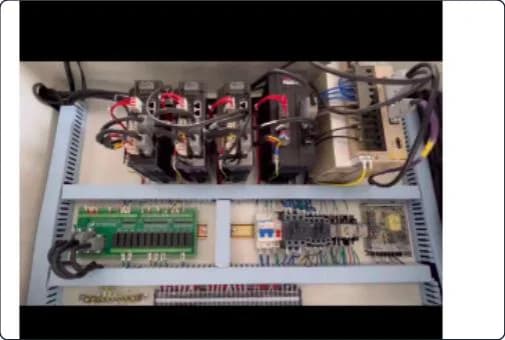

| Ежемесячно | Ремень шпинделя, смазка ШВП и направляющих, чистка электрошкафа и затяжка клемм, фильтры |

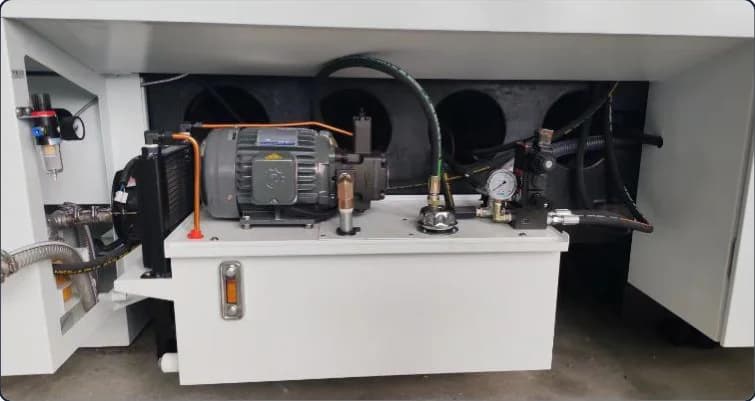

| Раз в 6–12 месяцев | Биение и подшипники шпинделя, люфт и геометрия, соосность задней бабки, изоляция, замена СОЖ и гидромасла |
Если что-то не так
Каждая неисправность в руководстве разобрана по схеме «причина → что делать». Ниже — оглавление, чтобы быстро найти свой случай.
Револьверная головка
- вращается непрерывно;
- не вращается;
- не фиксируется;
- крутится только одна позиция;
- иногда не поворачивается;
- работает по T-команде, но не с клавиши.
Шпиндель
- не вращается (варианты: без частотного преобразователя, с преобразователем, с муфтой, с тормозом);
- обороты не регулируются или не переключаются;
- не тормозит или не останавливается;
- останавливается сразу после пуска;
- включается при включении ЧПУ.
Резьба
- не нарезается;
- неверный шаг или «рваная» резьба — проверяют энкодер и параметры передачи (0113/0114);
- «хвост» резьбы.
ЧПУ и приводы
- тревога привода при исправном приводе;
- тревога сразу после включения, плавающая тревога, тревога на нескольких осях.
Нестабильный размер
Руководство разбирает проблему по узлам (ЧПУ, привод, механика) и по признакам: размер «плавает» на 0,01–0,10 мм, сдвиг на миллиметры по одной оси, накопление погрешности от детали к детали, конусность, единичный брак, шероховатость, неточные дуги.
Программирование и прочее
- ошибочный G00 в первом кадре и при старте программы с середины — сначала выполните RESET;
- не работает G96;
- координаты не сохраняются, смещается нуль, не выполняется коррекция.
Полный текст руководства с причинами и порядком действий — на русском в разделе «Техническая документация». Электросхемы для моделей 36Y и 46Y — там же.
Модели
SZGH
TC25
Компактный токарный автомат продольного точения, пруток до Ø25 мм.
от 1 269 995 ₽
SZGH
TC36
Компактный токарный автомат с подачей заготовки до Ø35 мм через пруток. Опционально можно поставить гидравлический патрон для обработки более крупных заготовок.
от 1 390 000 ₽
SZGH
TC46
Старший в линейке токарных автоматов с наклонной станиной: пруток до Ø45 мм, опция приводной Y-головы.
от 1 715 000 ₽
Частые вопросы
Как часто обслуживать токарный автомат SZGH?+–
Руководство указывает периодичность общим словом «регулярно». Практический ориентир для одной смены: ежедневный осмотр, еженедельная чистка, ежемесячная смазка и проверка шкафа, раз в 6–12 месяцев — проверка шпинделя, геометрии и замена СОЖ и гидромасла.
Что делать, если на токарном SZGH ошибочный G00 в первом кадре?+–
Руководство указывает на этот случай при старте программы с середины: сначала выполните RESET.
Где скачать руководство по обслуживанию и электросхемы SZGH?+–
На странице «Техническая документация» нашего сайта: руководство по обслуживанию и ремонту токарных 25/36/46 и электросхемы 36Y/46Y доступны в PDF.
