Тип головки и число позиций
- 0126 — общее количество позиций инструмента при одном ряду.
- 0253 — количество рядов инструмента.
- D127 — тип головки: 0 — стандартная, 1 — гидравлическая, 2 — Yantai, 3 — Wenchang, 4 — Liuxin, 5 — Xuyang.
Буква D в номере — выбор варианта из списка, K — бит (0 или 1), T — таймер в миллисекундах. Значения «Пример» в руководстве могут не совпадать с настройкой вашего станка, так что перед правкой запишите текущее значение и сделайте резервную копию (SET, резервное копирование).
Биты K11 и K30: что включают
| Параметр | Значение |
|---|---|
| K11.0 | Контроль сигнала разжима (гидравлическая головка): 0 — нет, 1 — да |
| K11.1 | Поменять местами выходы вращения вперёд/назад: 0 — нет, 1 — да |
| K11.2 | Тип датчиков позиций: 0 — НО, 1 — НЗ |
| K11.3 | Контроль сигнала фиксации TCP: 0 — нет, 1 — да |
| K11.4 | Тип датчика фиксации: 0 — НО, 1 — НЗ |
| K11.5 | Проверять сигнал позиции по окончании смены: 0 — нет, 1 — да |
| K11.6 | Головка Wenchang с абсолютным кодированием: 0 — нет, 1 — да |
| K11.7 | Постоянный контроль сигнала позиции: 0 — нет, 1 — да |
| K30.0 | Направление смены (гидравлическая головка): 0 — только вперёд, 1 — по кратчайшему пути |
| K30.2 | Контроль перегрева головки (Yantai AK31): 0 — нет, 1 — да |
| K30.3 | Реверс после прихода в позицию: 0 — выкл., 1 — вкл. |
Таймеры смены инструмента
- T004 — тайм-аут смены инструмента, мс (в примере руководства 15000).
- T007 — задержка от вращения вперёд до реверса на фиксацию (режим B), мс.
- T008 — максимальное время ожидания сигнала фиксации, мс (в примере 1000).
- T009 — время реверса на фиксацию, мс (в примере 1000).
Для гидравлических головок и головок Xuyang в руководстве есть дополнительные таймеры задержек выхода зажима/разжима, задержки после прихода в позицию и после остановки вращения; их номера и значения смотрите в таблице раздела 3.8 полного руководства.
Как головка сидит на разъёме

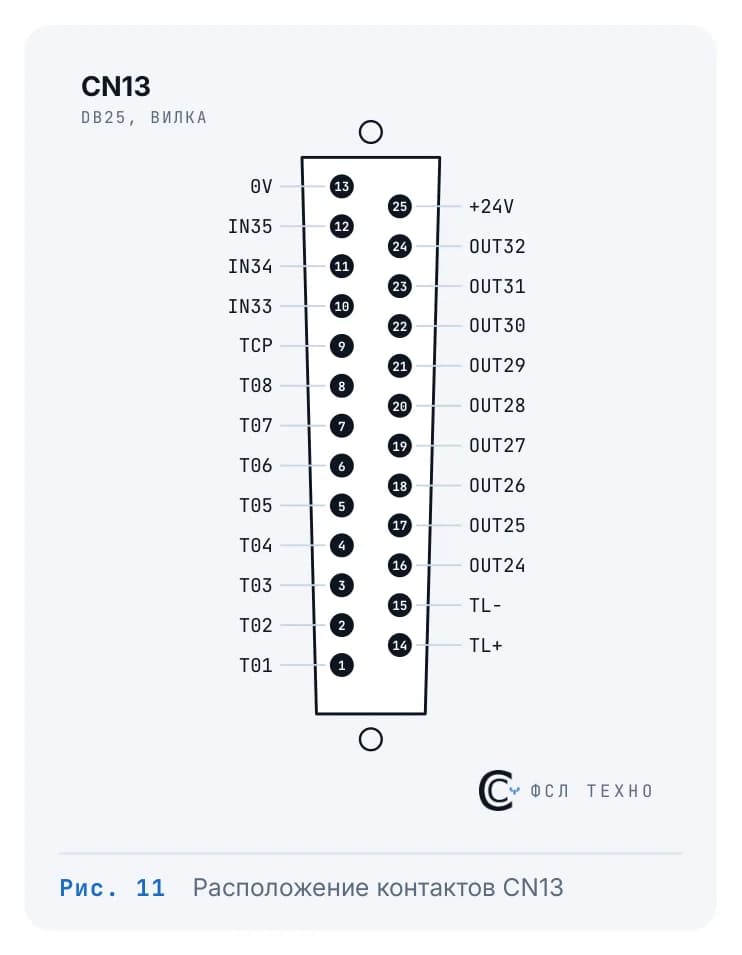

На разъёме CN13 датчики позиций T01-T08 занимают контакты 1-8, фиксация TCP — контакт 9, вращение вперёд TL+ — контакт 14, вращение назад TL- (фиксация) — контакт 15. Катушки реле KA1 и KA2 включаются между выходом ЧПУ и +24 В, контакты реле коммутируют двигатель головки. Подробнее — в статье про разъёмы CN1-CN16.
Полный список таймеров — в «Технической документации». Токарные станки линейки: TC25, TC36, TC46.
SZGH
TC25
Компактный токарный автомат продольного точения, пруток до Ø25 мм.
от 1 269 995 ₽
SZGH
TC36
Компактный токарный автомат с подачей заготовки до Ø35 мм через пруток. Опционально можно поставить гидравлический патрон для обработки более крупных заготовок.
от 1 390 000 ₽
SZGH
TC46
Старший в линейке токарных автоматов с наклонной станиной: пруток до Ø45 мм, опция приводной Y-головы.
от 1 715 000 ₽
Частые вопросы
Как задать тип револьверной головки в ЧПУ SZGH 880T?+–
Параметром D127: 0 — стандартная, 1 — гидравлическая, 2 — Yantai, 3 — Wenchang, 4 — Liuxin, 5 — Xuyang. Число позиций задаётся параметром 0126.
Какой параметр отвечает за тайм-аут смены инструмента?+–
T004, значение в миллисекундах; в примере руководства указано 15000 мс.
Как поменять направление вращения головки?+–
Параметр K11.1 меняет местами выходы вращения вперёд и назад: 0 — нет, 1 — да.
Что делать, если датчик фиксации головки не подключён?+–
Параметр K11.3 (контроль сигнала фиксации TCP) должен быть равен 0.
