Патрон: биты K12.0-K12.7
| Параметр | Назначение | Значения |
|---|---|---|
| K12.0 | Управление патроном | 0 — отключено, 1 — включено |
| K12.1 | Проверка зажима патрона перед пуском шпинделя | 0 — проверять, 1 — не проверять |
| K12.2 | Способ зажима | 0 — внутренний (кулачки разжимаются в отверстии), 1 — наружный |
| K12.3 | Контроль датчиков положения патрона | 0 — нет, 1 — да |
| K12.4 | Снимать выход после зажима | 0 — нет, 1 — да |
| K12.5 | Снимать выход после разжима | 0 — нет, 1 — да |
| K12.6 | Тип педали патрона | 0 — НО, 1 — НЗ |
| K12.7 | Ручное управление патроном во время работы программы | 0 — запрещено, 1 — разрешено |
Таймеры патрона: T024 — длительность выхода «зажим», T025 — длительность выхода «разжим», T018 — максимальное время выдачи сигнала патрона (0 — без ограничения). Все значения в миллисекундах.

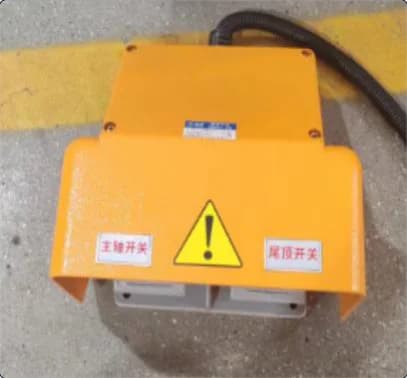

Физически патрон управляется выходом M12 на разъёме CN12, датчики «зажат» и «разжат» (CKJ, CKS) и педаль (DIQP) заведены на CN11. См. разъёмы ЧПУ.
Задняя бабка: биты K13 и таймеры
| Параметр | Назначение | Значения |
|---|---|---|
| K13.1 | Блокировка вращения шпинделя и перемещения пиноли | 0 — взаимная блокировка, 1 — без блокировки |
| K13.2 | Контроль датчиков положения пиноли | 0 — нет, 1 — да |
| K13.3 | Запоминать состояние при выключении питания | 0 — нет, 1 — да |
| K13.4 | Снимать выход после выдвижения | 0 — нет, 1 — да |
| K13.5 | Снимать выход после отвода | 0 — нет, 1 — да |
| K13.6 | Тип датчика переднего положения | 0 — НО, 1 — НЗ |
| K13.7 | Тип датчика заднего положения | 0 — НО, 1 — НЗ |
Таймеры задней бабки: T026 — длительность выхода «вперёд», T027 — длительность выхода «назад», в миллисекундах. Пиноль управляется выходом M10 разъёма CN12.
Как менять, чтобы не пожалеть
- 01Сделайте резервную копию: клавиша SET, затем резервное копирование.
- 02Запишите текущие значения изменяемых параметров.
- 03Меняйте по одному параметру и проверяйте работу патрона или пиноли вручную клавишами Chuck и Tailstock на панели (см. панель и режимы).
Руководство целиком — в «Технической документации». Модели с этой системой: TC36, TC46.
SZGH
TC25
Компактный токарный автомат продольного точения, пруток до Ø25 мм.
от 1 269 995 ₽
SZGH
TC36
Компактный токарный автомат с подачей заготовки до Ø35 мм через пруток. Опционально можно поставить гидравлический патрон для обработки более крупных заготовок.
от 1 390 000 ₽
SZGH
TC46
Старший в линейке токарных автоматов с наклонной станиной: пруток до Ø45 мм, опция приводной Y-головы.
от 1 715 000 ₽
Частые вопросы
Как переключить патрон с наружного зажима на внутренний в SZGH 880T?+–
Битом K12.2: 0 — внутренний зажим (кулачки разжимаются в отверстии), 1 — наружный.
Как запретить пуск шпинделя при незажатом патроне?+–
За это отвечает K12.1: 0 — проверять зажим патрона перед пуском шпинделя, 1 — не проверять.
Что делает K13.1 в ЧПУ SZGH 880T?+–
Определяет блокировку между вращением шпинделя и движением пиноли задней бабки: 0 — взаимная блокировка, 1 — без блокировки.
Какие таймеры задают длительность сигналов патрона?+–
T024 — длительность выхода «зажим», T025 — «разжим», T018 — максимальное время выдачи сигнала патрона (0 — без ограничения).
