Сверление и нарезание резьбы на SZGH PMC540: пределы и как это задаётся в 1080MIC

Что может станок

Это пределы PMC540. Нужно больше — PMC650 и PMC850 имеют в характеристиках сверление Ø35 мм. Сравнение моделей — в статье PMC540/650/850.

Что умеет система

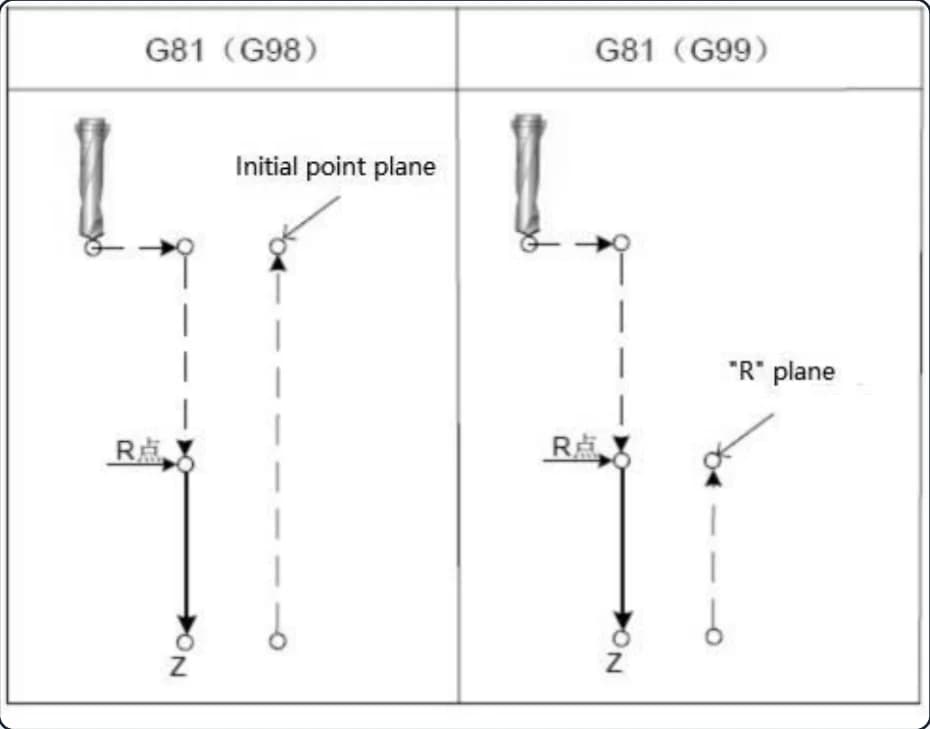

По руководству по программированию SZGH 1080MIC для отверстий есть циклы G73, G81, G82, G83, G84/G74, G85, G86, G87, G88, G89 и отмена G80. У части циклов отвод и ориентация настраиваются системными параметрами. Полный разбор — в статье про циклы G81–G89.

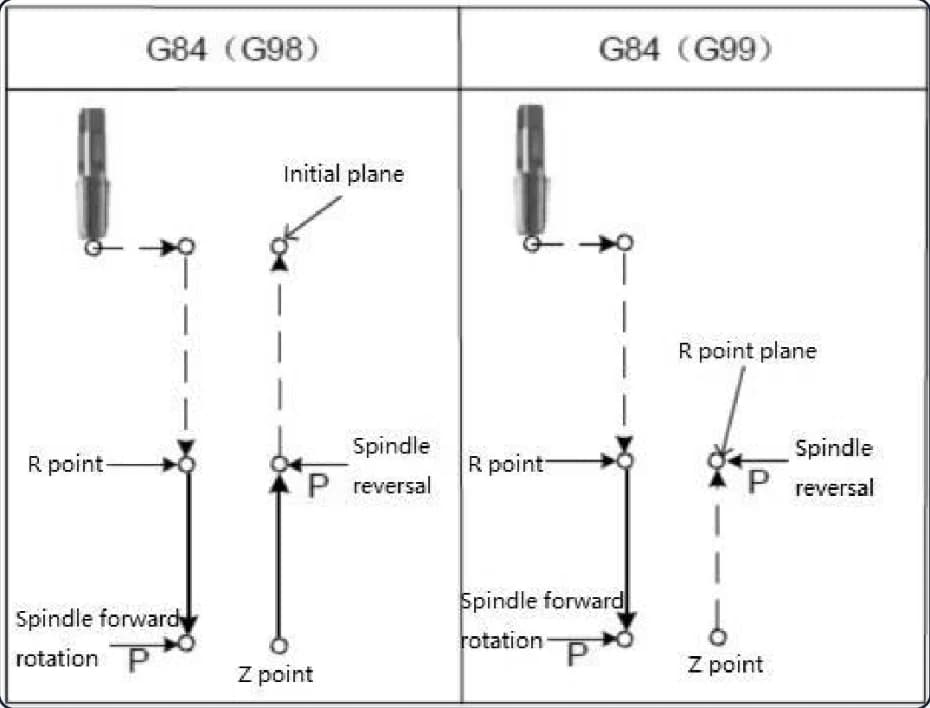

Резьба метчиком: G84 для правой, G74 для левой, подача F равна шагу резьбы. Жёсткое нарезание задаётся командой M29 с оборотами S, под неё есть отдельные системные параметры — см. жёсткое нарезание M29.

Система SZGH 1080MIC разрабатывается с 2008 года и регулярно дорабатывается под запросы клиентов. Внешне она напоминает Fanuc, по интерфейсу ближе к Siemens и GSK, а техподдержку по ней мы получаем напрямую от специалистов SZGH. Пять осей система поддерживает, но управление сменой инструмента занимает пятую, поэтому на практике ставится четвёртая.

Из этого не следует, что станок потянет любую резьбу: система умеет задать цикл, а предел по диаметру задаёт сам станок.

Как подойти к первой резьбе

1. 01Сверьте диаметр с пределом для своего материала: алюминий М8, сталь М6.
2. 02Проверьте, что сверло, метчик и остальной инструмент детали помещаются в 8 позиций магазина.
3. 03Закажите тестовую деталь на вашем материале.
4. 04Не хватает пределов — смотрите на модель выше.

Обороты и подачу подбирают под конкретный метчик и материал; на тестовой детали мы это отрабатываем. Решить, какая модель вам нужна, поможет заявка с чертежом.
