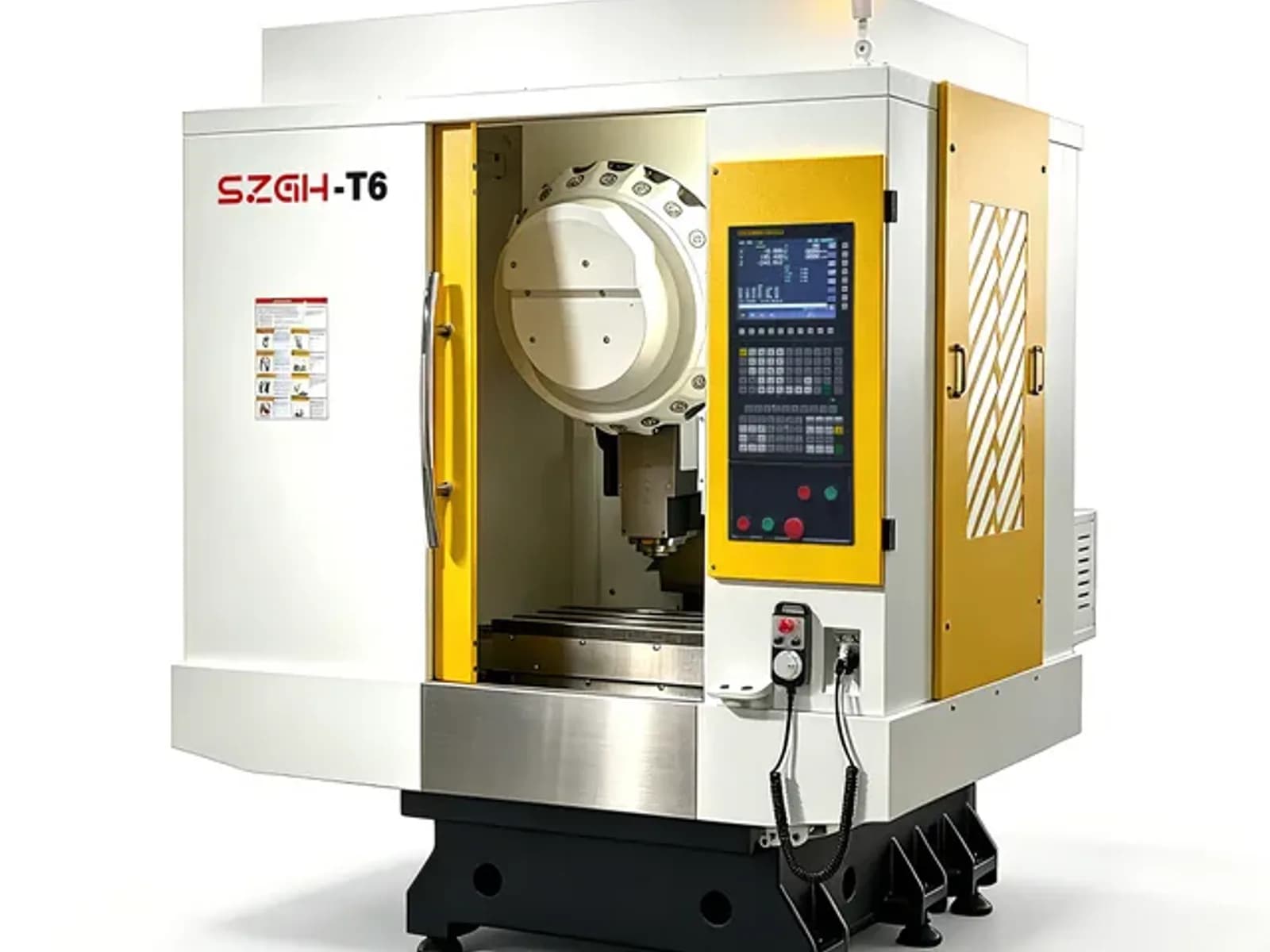

Один станок, два названия

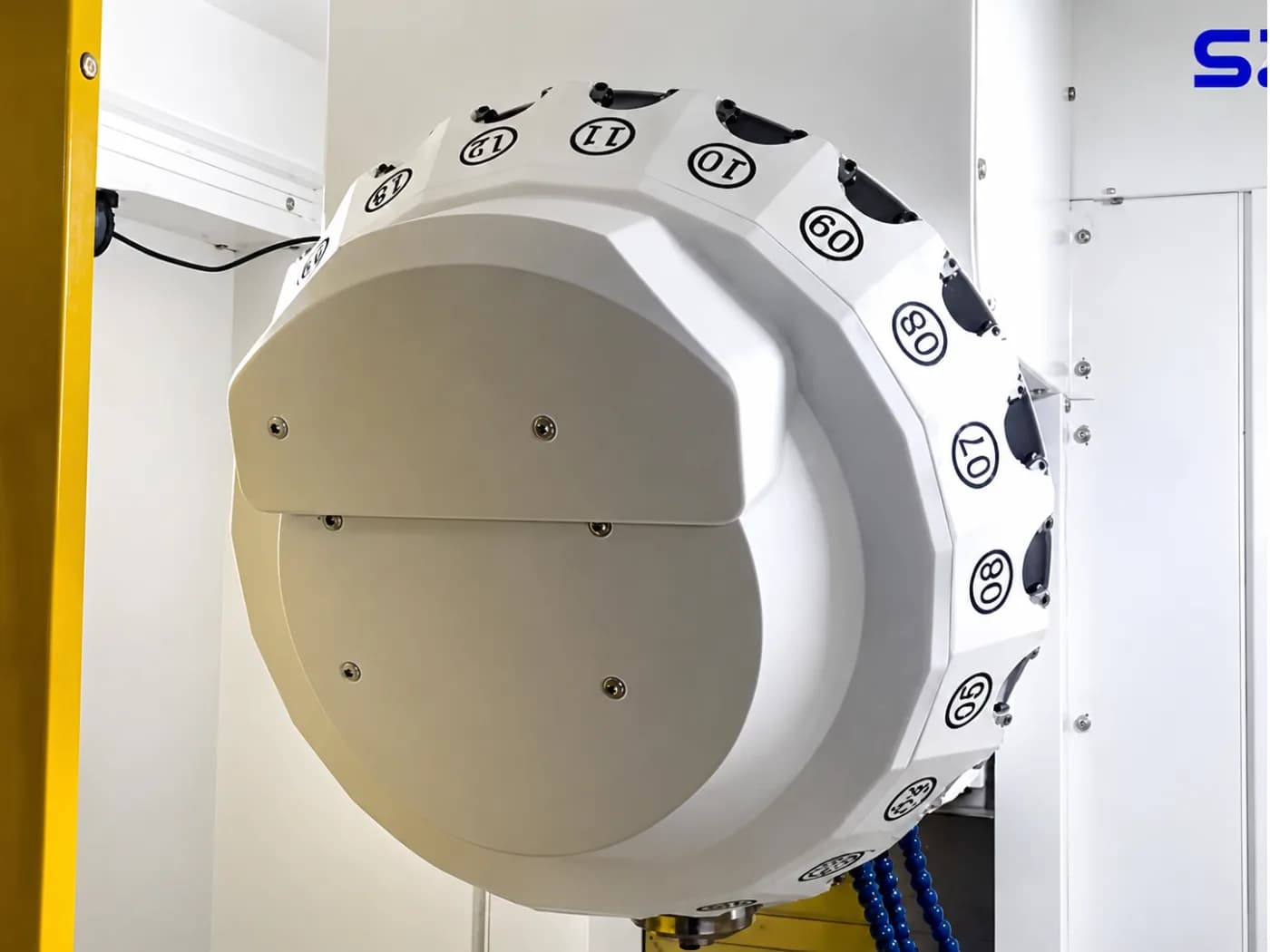

На рынке он встречается и как SZGH DTC600, и как SZGH T-6 - это одна и та же модель. Магазин на 21 позицию стоит прямо над шпинделем и никуда не отъезжает, поэтому смена инструмента занимает 1,6 секунды.
Характеристики
| Параметр | Значение |
|---|---|
| Рабочий ход X/Y/Z | 600 × 400 × 330 мм |
| Расстояние от шпинделя до стола | 120-450 мм |
| Стол | 700 × 420 мм, Т-пазы 3 × 14-24 мм, до 400 кг |
| Шпиндель | электрический, прямой привод, 5,5 кВт, 20 000 об/мин, конус BT30 |
| Скорость перемещения X/Y/Z | 40 / 40 / 40 м/мин |
| Скорость обработки | до 12 000 мм/мин |
| Точность позиционирования / повторяемость | 0,005 / 300 мм; 0,003 мм |
| Направляющие | линейные рельсовые 30 мм, HIWIN, P-класс |

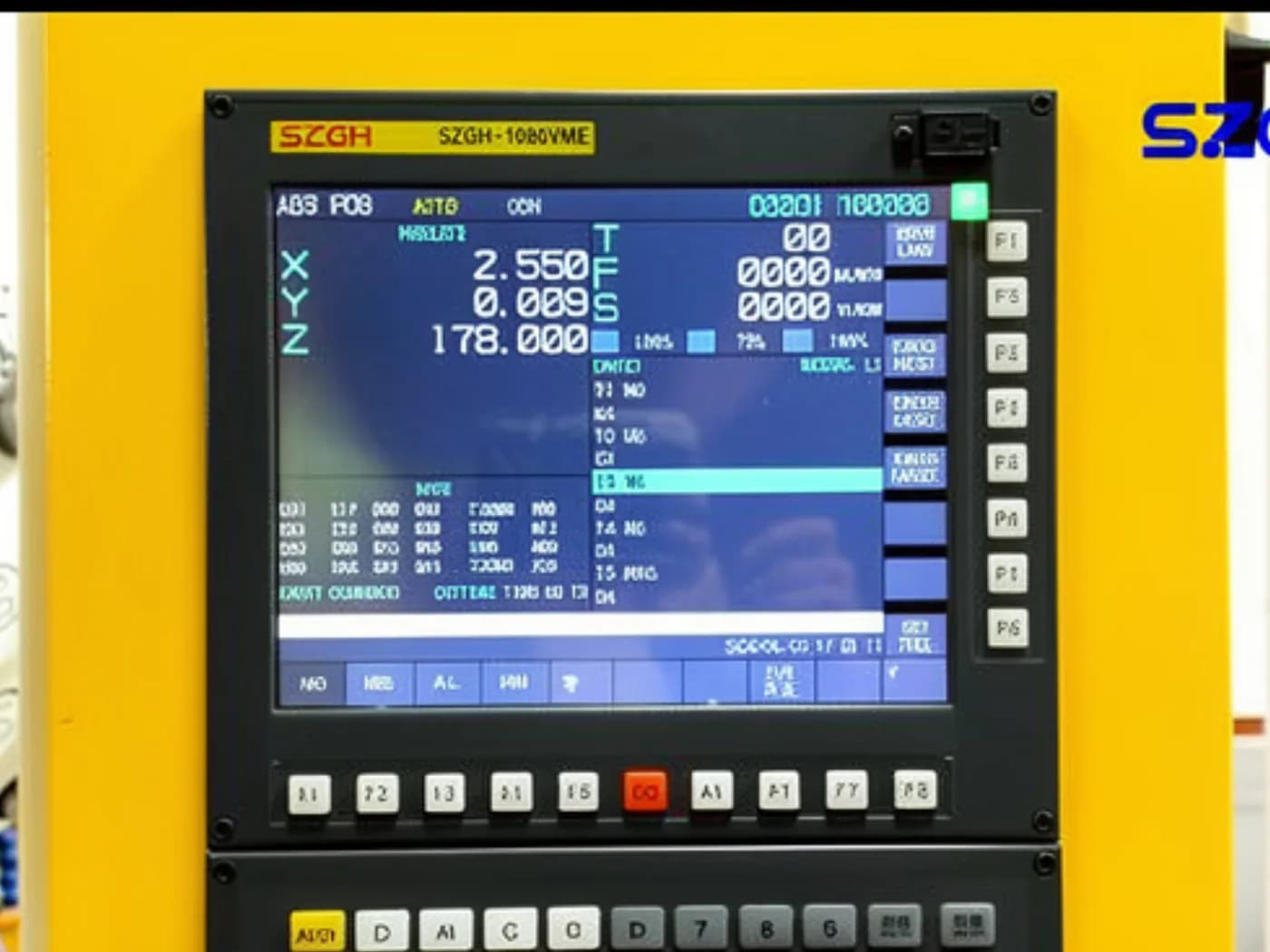

| Система ЧПУ | SZGH-1080MVE |
| Вес | 3000 кг |
Под что он заточен
- Алюминий и лёгкие сплавы, серии небольших деталей: высокие обороты хороши для чернового и чистового фрезерования и жёсткого нарезания резьбы.
- Корпуса из алюминия с большим числом переходов: 8-15 инструментов в программе - там, где быстрая смена и окупается.
- Плиты, кронштейны и крышки с россыпью отверстий - сверление и жёсткая резьба.
- Частая смена номенклатуры: компактная зона обработки, переналадка лёгкая.
Конус BT30 разгоняется и тормозит быстрее BT40, а для алюминия его жёсткости хватает. Со сталью и большим съёмом это не лучший выбор: смотрите центры с конусом BT40, например PMC650 или VMC650.
Сколько стоят опции
| Опция | Доплата |
|---|---|
| Поворотная ось Ø125 мм | +190 000 руб. |
| Поворотная ось Ø170 мм | +265 000 руб. |
| Задняя бабка | +45 000 руб. |
| Шпиндель с серводвигателем на Ethercat (для жёсткого нарезания резьбы) | +120 000 руб. |
| Датчик инструмента SZGH TS27 | +25 000 руб. |
| Датчик инструмента Renishaw TS27R | +220 000 руб. |
| Датчик детали Renishaw OMP40 | +720 000 руб. |
База - от 2 250 000 руб. Срок поставки назовём при заявке. В цену входят гарантия 12 месяцев, документация и онлайн техподдержка, а пусконаладку на месте делаем мы (подробнее - в статье про гарантию и пусконаладку). Руководства по ЧПУ - в разделе Техническая документация.
Частые вопросы
DTC600 и T-6 - это один станок?+–
Да, одна модель, встречается под обоими обозначениями.
Как быстро меняется инструмент?+–
За 1,6 секунды. Магазин на 21 позицию расположен над шпинделем.
Сколько стоит DTC600?+–
От 2 250 000 руб. Поворотная ось, датчики и прочие опции - отдельно.
