Девять листов: что где лежит
Схемы — заводская документация, по которой собран станок. Надписи на листах переведены на русский, геометрия, номера клемм и обозначения сохранены. Схемы выполнены для SZGH-36Y и SZGH-46Y; у модели 25 и исполнений без оси Y отдельные элементы (привод Y, ось A) могут отсутствовать.
| Лист | Содержание |
|---|---|
| 9-1 | Компоновка электрошкафа (расположение элементов на монтажной панели) |
| 9-2 | Силовая схема питания |
| 9-3 | Клеммник 2-1: питание 220 В, вентиляторы, смазка, педаль |
| 9-4 | Клеммник 2-2: электромагнитные клапаны и освещение |
| 9-5 | Выходы платы ввода-вывода |
| 9-6 | Питание и подключение сервоприводов осей подач |
| 9-7 | Управление револьверной головкой |
| 9-8 | Сигналы приводов X/Y/Z/A |
| 9-9 | Привод шпинделя |
Обозначения и силовая часть
- QF1…QF5 — автоматические выключатели; KM1, KM2 — контакторы; KA1…KA3 — промежуточные реле.
- SB1 — «Стоп», SB2 — «Пуск». Цепь пуска: SB2 включает контактор KM2, который самоудерживается своим контактом; SB1 разрывает цепь катушки и отключает KM2.
- M0 — шпиндель, M1 — гидронасос, M2 — насос СОЖ. PE — защитное заземление.
- L1, L2, L3 — фазы трёхфазной сети 380 В; фаза и ноль однофазной сети 220 В — отдельные обозначения.
На листе 9-2 привод шпинделя указан на 4,0 кВт, двигатель на 5,5 кВт: реальные номиналы сверяйте по шильдикам.
Клеммы и выходы платы

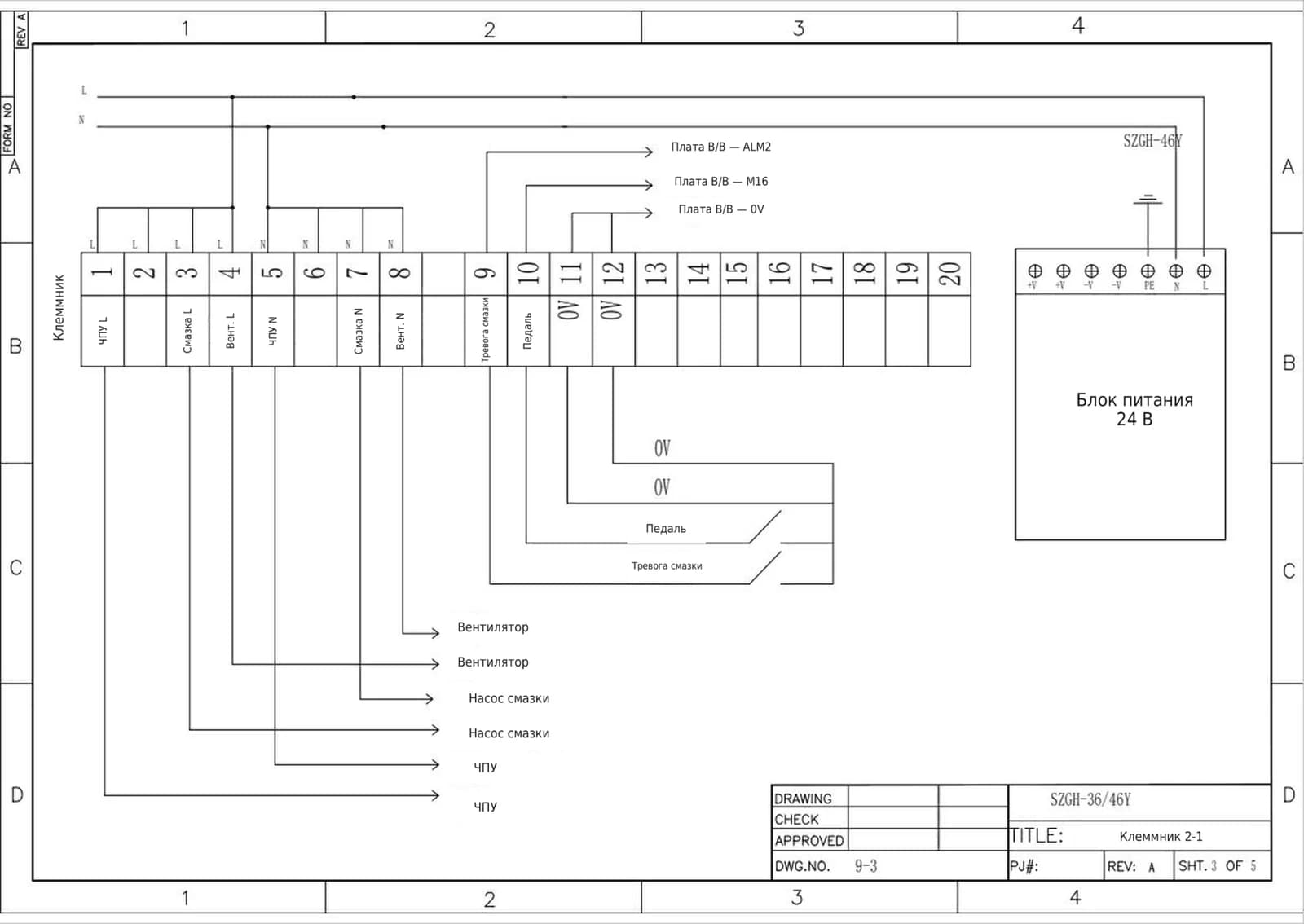

Лист 9-3 (клеммник 2-1). Клеммы 1 и 5 — питание ЧПУ (фаза и ноль); 3 и 7 — насос смазки; 4 и 8 — вентилятор; 9 — тревога смазки на вход ALM2 платы ввода-вывода; 10 — педаль на вход M16; 11 и 12 — общий провод 0 В.
Лист 9-4 (клеммник 2-2). Клеммы 14 и 15 — питание +24 В; 16 — клапан разблокировки револьверной головки (выход +T); 17 — клапан дискового тормоза шпинделя (выход M71); 18 — клапан патрона (выход M10); 19 и 20 — 0 В.
| Выход платы | Назначение (лист 9-5) |
|---|---|
| 1 / BRK | Тормоз двигателя оси X (через реле) |
| 2 / M8 | СОЖ (через реле KA1 на контактор KM1) |
| 3 / M10 | Патрон |
| 4 / M32 | Смазка |
| 6 / M65 | Жёлтая лампа сигнальной колонны |
| 7 / M67 | Красная лампа |
| 8 / M69 | Зелёная лампа |
| 9 / M71 | Дисковый тормоз шпинделя |
| +T | Разблокировка револьверной головки |
Оси, головка и шпиндель

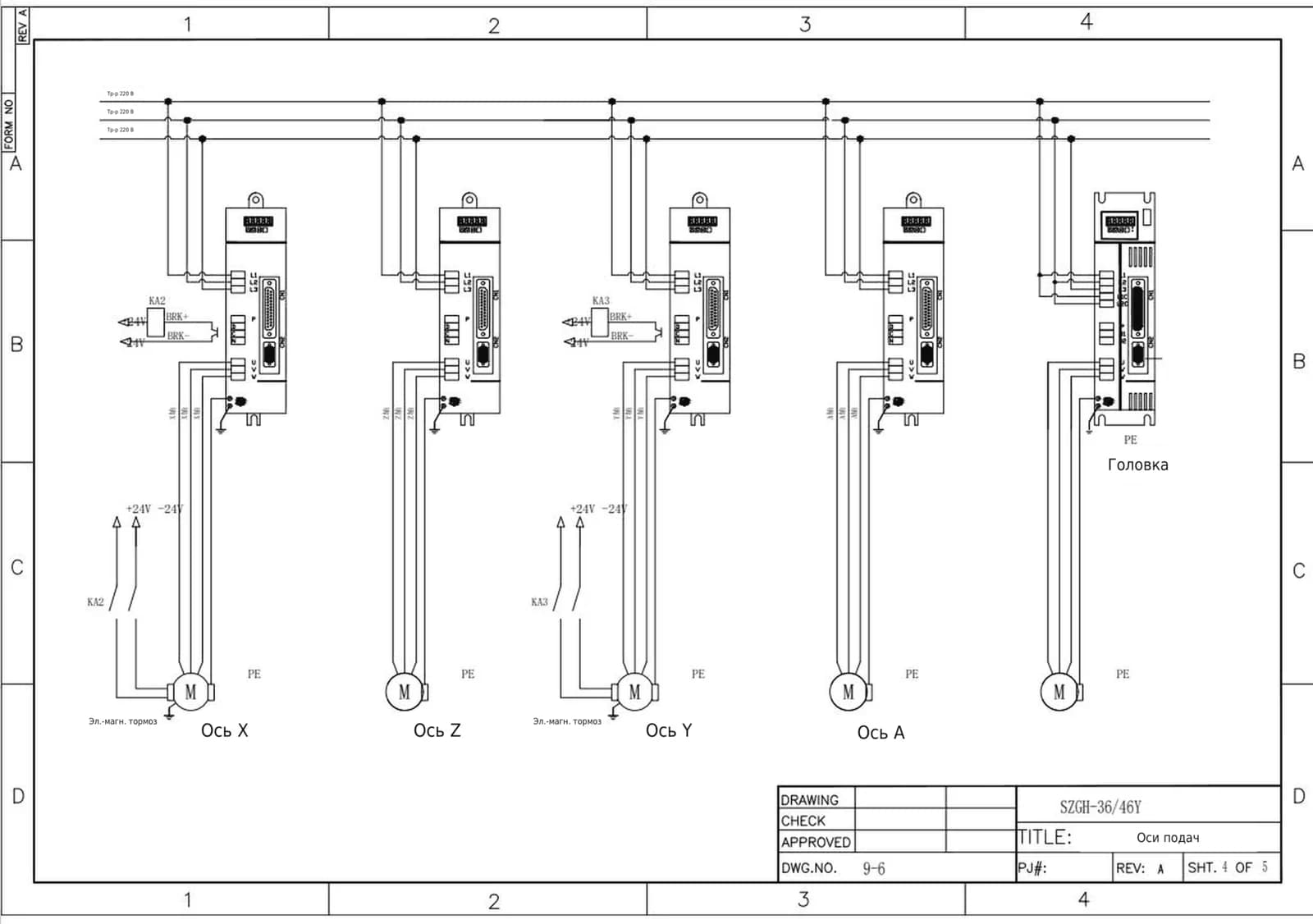

Оси (9-6, 9-8). Оси X и Y вертикальные или наклонные, поэтому их двигатели оснащены тормозами; тормоз отпускается реле KA2/KA3, когда приводы готовы. Если ось «проседает» при выключении — проверьте тормоз и реле. Приводы получают от ЧПУ импульсы перемещения (PULS), направление (SIGN), сигнал запрета импульсов, принимают тревогу привода (ALM) и нулевую метку энкодера. На самой схеме направление подписано XIGN/YIGN/ZIGN/BIGN — по смыслу это SIGN (знак направления).
Револьверная головка (9-7). Сигналы X40…X44 — выходы привода головки на входы ЧПУ (позиция, готовность); X45 — датчик «зафиксировано»; X46 — датчик «разжато»; Y24…Y29 — команды от ЧПУ на входы привода головки. Диагностика головки — в статье о неисправностях револьверной головки.
Шпиндель (9-9). Привод шпинделя на схеме — EA200A. M03 подаётся на вход X1 (вращение по часовой стрелке), M04 — на X2 (против часовой). Входы X3 (от M61) и X4 (от M75) и выход Y2 (на вход M22 ЧПУ) работают по настройке привода — руководство называет их обычными функциями «ориентация» и «скорость достигнута», но просит сверяться с руководством на привод. Y1 — тревога привода на вход ЧПУ; PA, PB, PZ — эмуляция энкодера шпинделя на вход энкодера ЧПУ.
Полный альбом лежит в разделе «Техническая документация». При неполадках шпинделя см. статью о шпинделе. Модели: TC36, TC46.
SZGH
TC36
Компактный токарный автомат с подачей заготовки до Ø35 мм через пруток. Опционально можно поставить гидравлический патрон для обработки более крупных заготовок.
от 1 390 000 ₽
SZGH
TC46
Старший в линейке токарных автоматов с наклонной станиной: пруток до Ø45 мм, опция приводной Y-головы.
от 1 715 000 ₽
Частые вопросы
Для каких станков SZGH составлены схемы с листами 9-1…9-9?+–
Для токарных SZGH-36Y и SZGH-46Y. У модели 25 и исполнений без оси Y отдельные элементы (привод Y, ось A) могут отсутствовать.
Какой привод шпинделя показан на схеме токарного SZGH?+–
Привод EA200A. На листе 9-2 он указан на 4,0 кВт, двигатель на 5,5 кВт; фактические номиналы нужно сверить по шильдикам станка.
Что делать перед работами с электросхемой?+–
Отключить вводной автомат QF5 и убедиться в отсутствии напряжения: приводы и преобразователь сохраняют заряд несколько минут после отключения.
Куда подключена тревога смазки?+–
Согласно листу 9-3, клемма 9 заводит тревогу смазки на вход ALM2 платы ввода-вывода.
