Что такое нуль детали и G54 для новичка на ЧПУ SZGH 1080MIC: ноль станка, G53 и G92 простыми словами

Два нуля, и это разные вещи

Ноль станка — точка отсчёта самого станка. После включения и выхода в ноль система строит систему координат станка. Выход в ноль нужно делать после каждого включения.

Ноль детали — точка, от которой отсчитаны размеры в вашей программе, обычно привязанная к заготовке. Руководство 1080MIC определяет её так: нули систем детали задаются как расстояние от нуля станка.

G54: адрес вашей заготовки

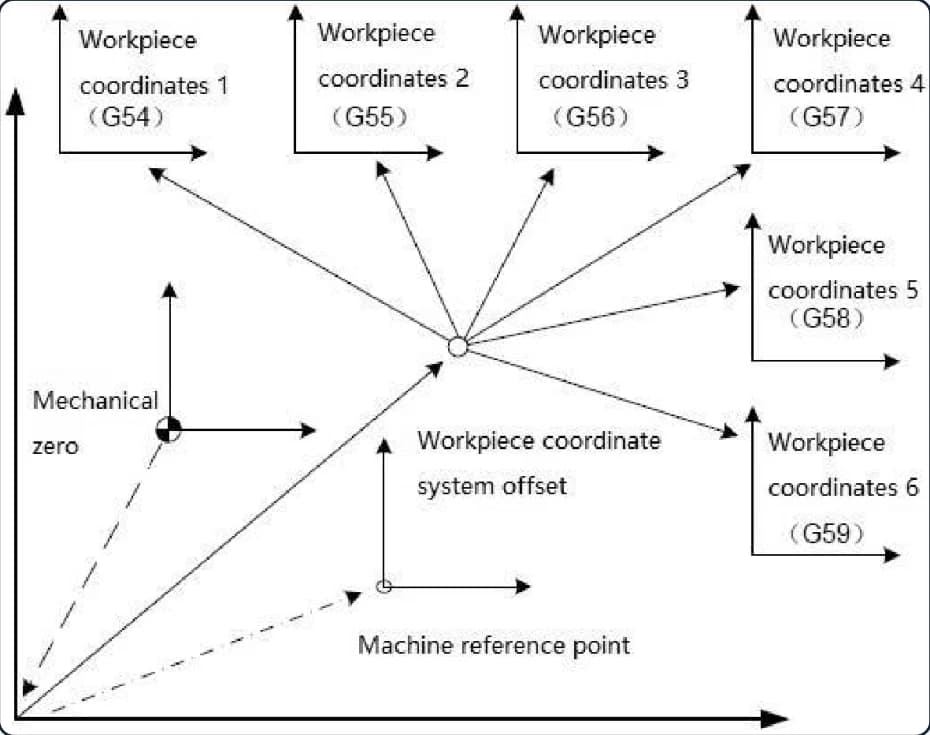

G54 — команда, которая выбирает первую систему координат детали. Всего их шесть: G54, G55, G56, G57, G58, G59. Это удобно, если на столе стоят несколько заготовок или приспособлений: у каждого свой ноль, а программа пишется в координатах детали.

Пример из руководства. Ноль G54 лежит в точке станка (10, 10, 10), ноль G55 — в (30, 30, 30). Кадр G54 X50 Y50 Z50 приведёт инструмент в координаты станка (60, 60, 60), а кадр G55 X100 Y100 Z30 — в (130, 130, 60). Программист думает в координатах детали, а станок прибавляет смещение сам.

Двое похожих: G53 и G92

• G53 — перемещение в координатах станка (например, в точку смены инструмента). Действует только в своём кадре, всегда в абсолютных координатах.

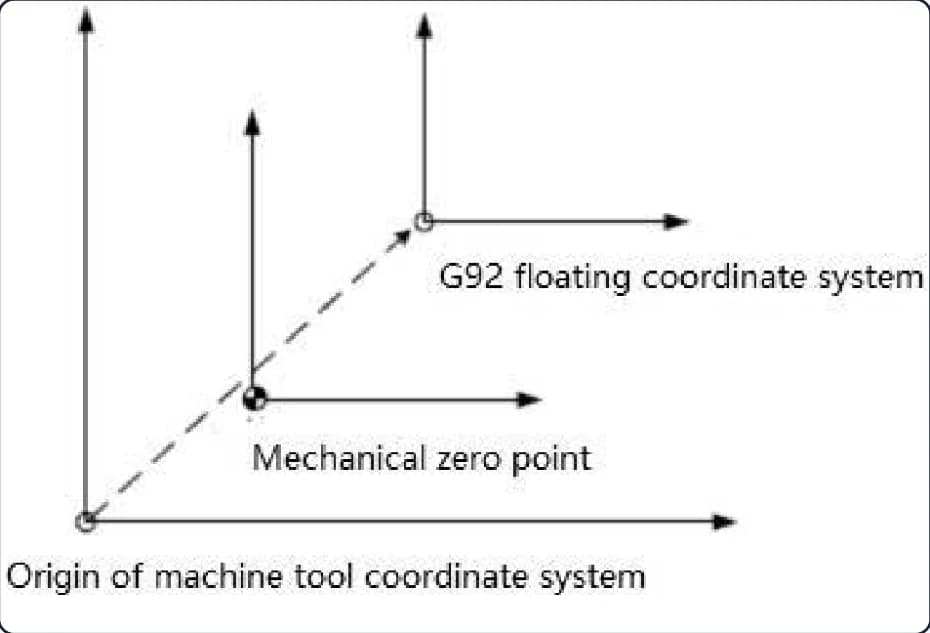

• G92 — задаёт плавающую систему координат: станок не движется, текущей точке инструмента присваиваются указанные координаты. Привязана к системе станка и действует, пока не выключено питание, не вызвана система G54–G59 и не выполнен выход в ноль.

Руководство называет G92 временной привязкой: после выключения питания она теряется, поэтому её задают в начале программы или в режиме MDI перед автоматической работой. Для постоянных нулей используйте G54–G59. Значения G54–G59 задаются на странице коррекций либо командой G10 L2 — подробности в статье G54–G59, G53 и G92.

Короткий чек перед пуском

• перед пуском программы — коррекции инструмента, ноль станка и ноль детали (требование руководства оператора);
• что в программе выбрана нужная система, а не оставшаяся с прошлой работы;
• что приспособление имеет точные координаты баз относительно нуля обработки — это упрощает установку детали.

Станки с 1080MIC: PMC540, PMC650, PMC850. Руководства — в разделе «Техническая документация». А после нулей идёт проверка программы без детали.
