Первые шаги на станке ЧПУ SZGH с системой 1080MIC для оператора-новичка: включение, ноль, режимы

Кто и когда может подойти к станку

К работе допускаются операторы, прошедшие инструктаж и обучение; без обучения работать на станке запрещено. Первые работы выполняются только под руководством наставника. Оператор должен знать традиционное фрезерование.

Работать нужно в спецодежде, перчатки и шарфы запрещены, длинные волосы убирают под головной убор. Одним станком одновременно управляет только один человек. Об обучении как об услуге есть статья: обучение оператора станка ЧПУ.

Обход перед включением

• нет внешних повреждений и препятствий в зоне движения стола, салазок и шпиндельной бабки;
• исправны грязесъёмники, чист конус шпинделя, нет задиров на направляющих;
• протёрты конусы оправок, затянуты штревели;
• проверены уровни масла в системе смазки (максимум 12 л) и СОЖ, давление воздуха.

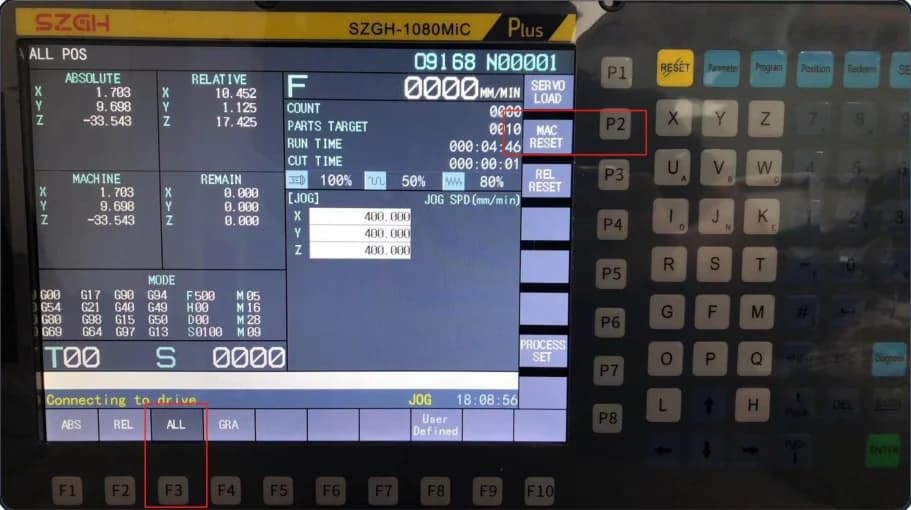

Включаем и выходим в ноль

1. 01Включите главный выключатель станка, затем выключатель питания на пульте, затем систему ЧПУ. После этого подключите сжатый воздух.
2. 02После каждого включения выполните выход в референтную точку.
3. 03Перед ручным выходом в ноль проверьте положение осей: каждая должна быть не ближе 100 мм от нуля в минусовую сторону.
4. 04Выходите в ноль в порядке: сначала Z, затем X, затем Y.
5. 05Затем проверьте механику, инструмент, приспособление, деталь и параметры ЧПУ и выполните пробный пуск 5 минут.

Прогрев и маховик

Каждый день станок прогревают 10-20 минут: шпиндель на малых оборотах, перемещения по X, Y, Z. Перемещая оси маховиком или ускоренно, сначала убедитесь в направлении «+» и «-» по осям X, Y, Z и вращайте маховик медленно.

Какие режимы есть в 1080MIC

Программа выполняется в режиме «Автомат»; одновременно открыта только одна. В «Автомате» по кнопке «Пуск цикла» программа идёт с кадра, на котором стоит курсор. Редактирование, MDI, ручной режим, маховик и шаговая подача — другие режимы работы. Если перейти из «Автомата» в ручной режим, программа остановится, а после возврата и «Пуска» продолжится с текущего положения. Включённый покадровый режим останавливает программу после каждого кадра.

Дальше изучайте G-код и структуру программы и типовые ошибки новичков. Модели с 1080MIC: PMC540, PMC650, PMC850. Руководства — в разделе «Техническая документация».
