Как попасть на нужный экран
Нажмите клавишу «Лестничная диаграмма» на панели — откроется экран информации PLC. Каждое следующее нажатие переключает экраны: диаграмма, параметры, диагностика.
| Экран | Что показывает |
|---|---|
| Информация PLC | Имя работающей диаграммы, версию, автора, дату, число строк и шагов (в примере руководства — 1173 из 1600 строк и 3204 из 4700 шагов), области адресов. Вторая страница — выбор файла диаграммы |

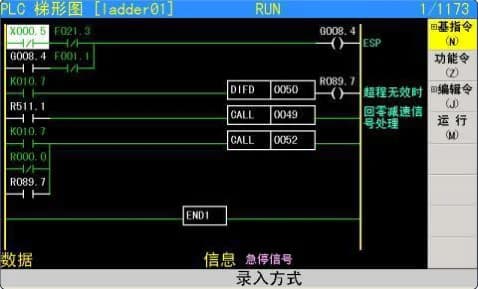

| Лестничная диаграмма | Саму программу; состояние RUN / STOP / DEBUG. Зелёные элементы — замкнутые контакты и включённые катушки, белые — разомкнутые и выключенные |
| Параметры PLC | Сохраняемые реле KEEP, таймеры TMR, таблицу данных DATA, счётчики CTR |
| Диагностика | Состояние битов сигналов X, Y, A, F, G, R с именем и комментарием бита под курсором |
Все операции с PLC доступны в режиме MDI с уровнем доступа производителя станка и выше; при более низком уровне можно только смотреть, искать и отслеживать сигналы.
Проверяем датчик или выход
- 01Нажимайте клавишу «Лестничная диаграмма», пока не откроется экран диагностики.
- 02Программными клавишами выберите область: X, Y, A, F, G или R.
- 03Найдите байт: в строке 8 бит, 1 — сигнал включён, 0 — выключен. Под таблицей показано имя бита под курсором, например «датчик защитной двери».
- 04Для сигналов во времени используйте трассировку: она открывается программной клавишей на экране диагностики.
Трассировка сигналов
- Режим выборки: периодический (через равные интервалы) или по изменению сигнала.
- Период выборки — от 8 до 1000 мс, кратно 8 мс, по умолчанию 8 мс.
- Условие начала и остановки: по сигналу (фронт, спад, включён, выключен), по любому изменению или по заполнению буфера.
- До 8 сигналов, любые адреса. Пуск и остановка трассировки — клавишами на панели.
Правим диаграмму прямо на станке
- 01Нажмите SET, введите пароль уровня производителя станка.
- 02На экране диаграммы нажмите [Стоп] — PLC остановится.
- 03Внесите изменения через [Базовые команды], [Функциональные команды], [Команды редактирования].
- 04Нажмите [Сохранить]: при успехе появится сообщение «диаграмма сохранена».
- 05Нажмите «Преобразование» — дождитесь «преобразование выполнено».
- 06Нажмите [Пуск] — диаграмма загрузится в ЧПУ и начнёт выполняться.
Уставки и редактор для компьютера
На экране параметров можно менять уставки таймеров (в миллисекундах), данные таблицы D и уставки счётчиков; текущие значения таймеров и счётчиков только для просмотра. После изменений нажмите [Загрузить]. Для компьютера производитель предоставляет редактор LadEdit.exe: поля «версия», «станок» и «автор» заполняйте только латиницей, иначе после передачи файла в ЧПУ будет ошибка. Перед загрузкой новой диаграммы сделайте резервную копию текущей.
Полное руководство — в разделе «Техническая документация». Станки с этой системой: TC25, TC36, TC46.
SZGH
TC25
Компактный токарный автомат продольного точения, пруток до Ø25 мм.
от 1 269 995 ₽
SZGH
TC36
Компактный токарный автомат с подачей заготовки до Ø35 мм через пруток. Опционально можно поставить гидравлический патрон для обработки более крупных заготовок.
от 1 390 000 ₽
SZGH
TC46
Старший в линейке токарных автоматов с наклонной станиной: пруток до Ø45 мм, опция приводной Y-головы.
от 1 715 000 ₽
Частые вопросы
Как открыть диагностику входов и выходов в SZGH 880T?+–
Нажмите клавишу «Лестничная диаграмма» на панели несколько раз, пока не откроется экран диагностики, и выберите область X, Y, A, F, G или R программной клавишей.
Можно ли принудительно включить выход Y с пульта?+–
Да, после установки разрешения K0.7 = 1. Это опасно на работающем станке: могут включиться механизмы. После работы верните K0.7 = 0.
Что будет, если остановить PLC?+–
Станок перестаёт управляться: аварийный стоп из программы, блокировки и управление механизмами не работают. Останавливать PLC можно только при выключенных приводах и в безопасном положении станка.
Почему при передаче диаграммы в ЧПУ возникает ошибка?+–
Одна из причин по руководству: в полях «версия», «станок», «автор» редактора использованы кириллица или китайские символы. Эти поля нужно заполнять только латиницей.
