Автоматический прутковый податчик SZGH-70 / 70L: характеристики, параметры экрана, пульт и обслуживание

Что умеют SZGH-70 и SZGH-70L

Ёмкость магазина указана для максимального диаметра: прутков меньшего диаметра помещается больше. Для проверки совместимости с конкретным станком сверяйте диаметр прутка и комплектацию с моделями TC: для TC46 в каталоге bar feeder значится как опция, а параметры опционального bar feeder в каталоге описаны отдельно от этого руководства, поэтому уточняйте комплектацию у менеджера.

Что настроить на сенсорном экране

Параметры разделены на три страницы. «Параметры пользователя 1» и «2» настраиваются под каждую деталь, «Системные» — обычно один раз при пусконаладке. Кнопка «Меню» открывает любую страницу; в левом верхнем углу показано текущее положение толкателя.

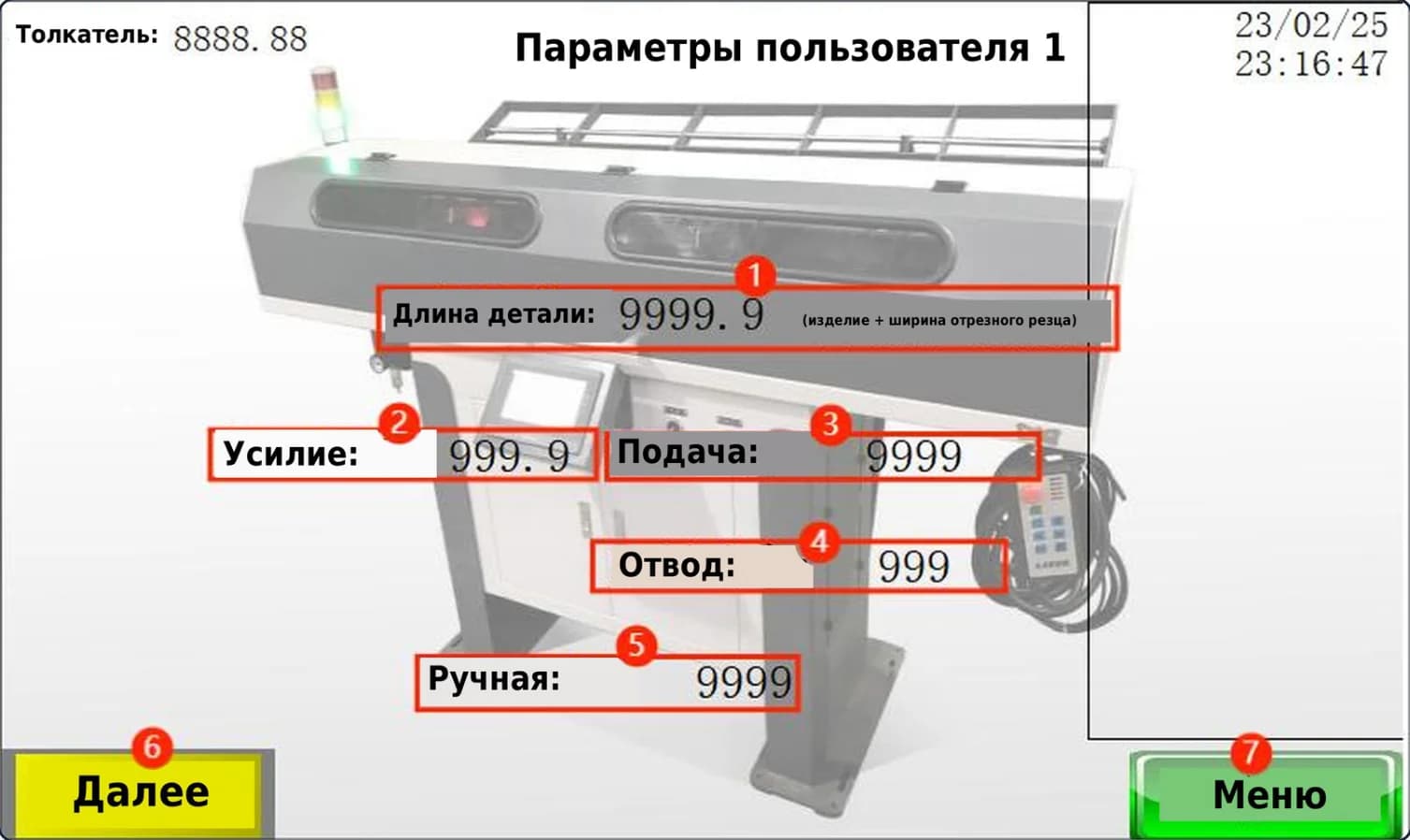

Пользователь 1: длина детали (длина готовой детали плюс ширина отрезного резца — на эту величину пруток досылается после каждой детали); усилие толкателя; скорость подачи вперёд при разжатом патроне; скорость отвода назад после зажима; ручная скорость.

Пользователь 2: позиция отвода (где толкатель ждёт, пока станок обрабатывает деталь); безопасный зазор; зона замедления перед упором; скорость загрузки (рекомендуется малая); число попыток при застрявшем прутке; скорость отвода; позиция замены прутка; длина остатка (длина зажима в патроне для последней детали).

1. 01Разожмите патрон станка.
2. 02В ручном режиме кнопкой «Вперёд» подведите толкатель так, чтобы его торец был заподлицо с торцом разжатого патрона.
3. 03Посмотрите текущую позицию толкателя.
4. 04Введите это значение в поле «Позиция замены прутка».

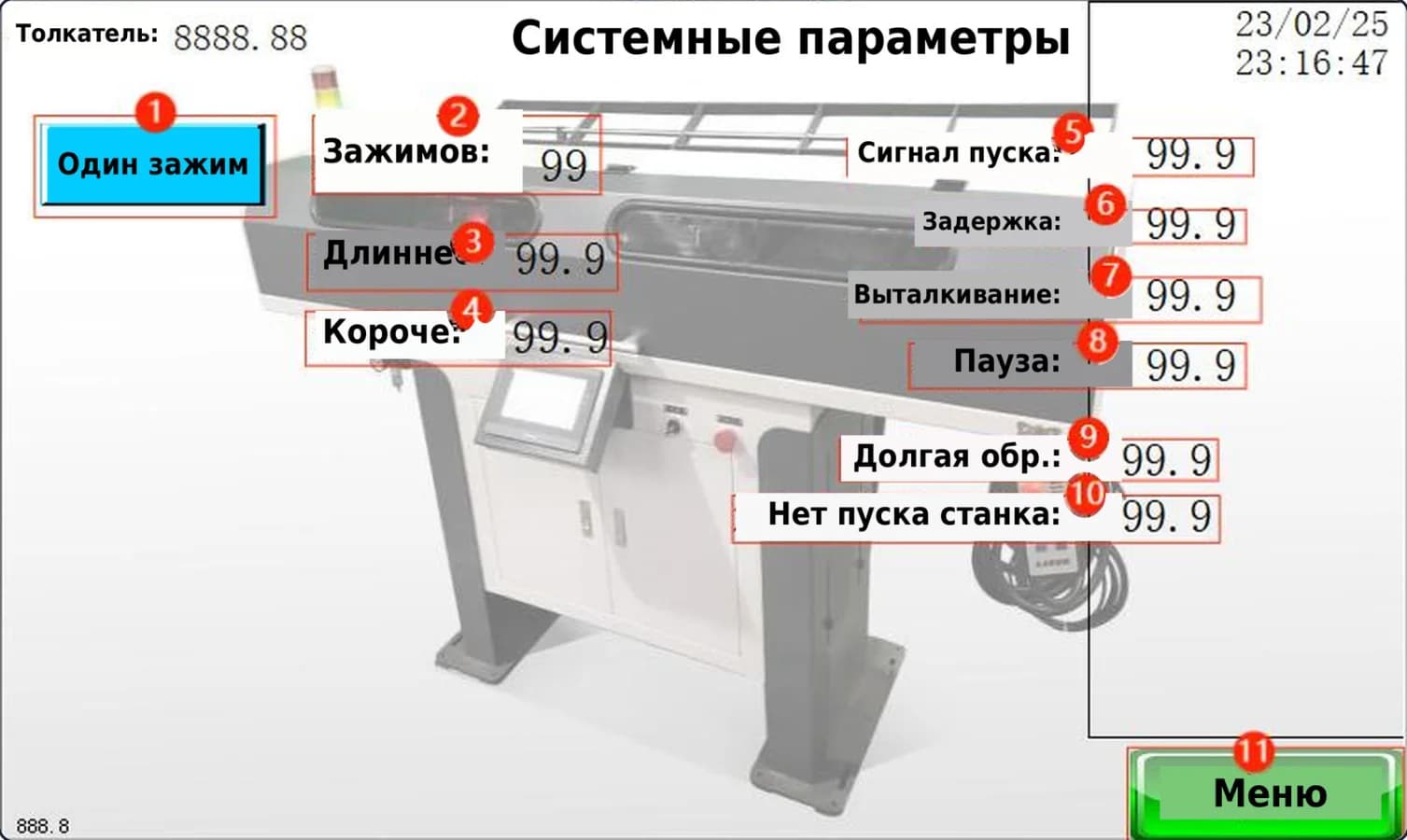

Системные параметры: режим одного или нескольких зажимов и их число; пороги аварий «длиннее» и «короче» (0 — не используется); длительность сигнала пуска станку; задержка отвода; сигнал выталкивания остатка; пауза замены прутка; аварии «долгая обработка» и «нет пуска станка» (0 — выключено, в руководстве это рекомендуется).

Надписи на экране могут трактовать аварии «длиннее» и «короче» наоборот. Если они срабатывают не так, как описано, ориентируйтесь на поведение станка.

Регулировка под диаметр и кнопки пульта

Рукоятки магазина (левая и правая) регулируют захват так, чтобы он брал только один пруток примерно на 2/3 его диаметра; обе стороны выставляйте одинаково. Рукоятка V-образного лотка поднимает и опускает лоток так, чтобы ось прутка совпала с осью шпинделя. Перед регулировкой фиксаторы ослабляют, после — затягивают. Толкатель по наружному диаметру должен быть меньше диаметра прутка.

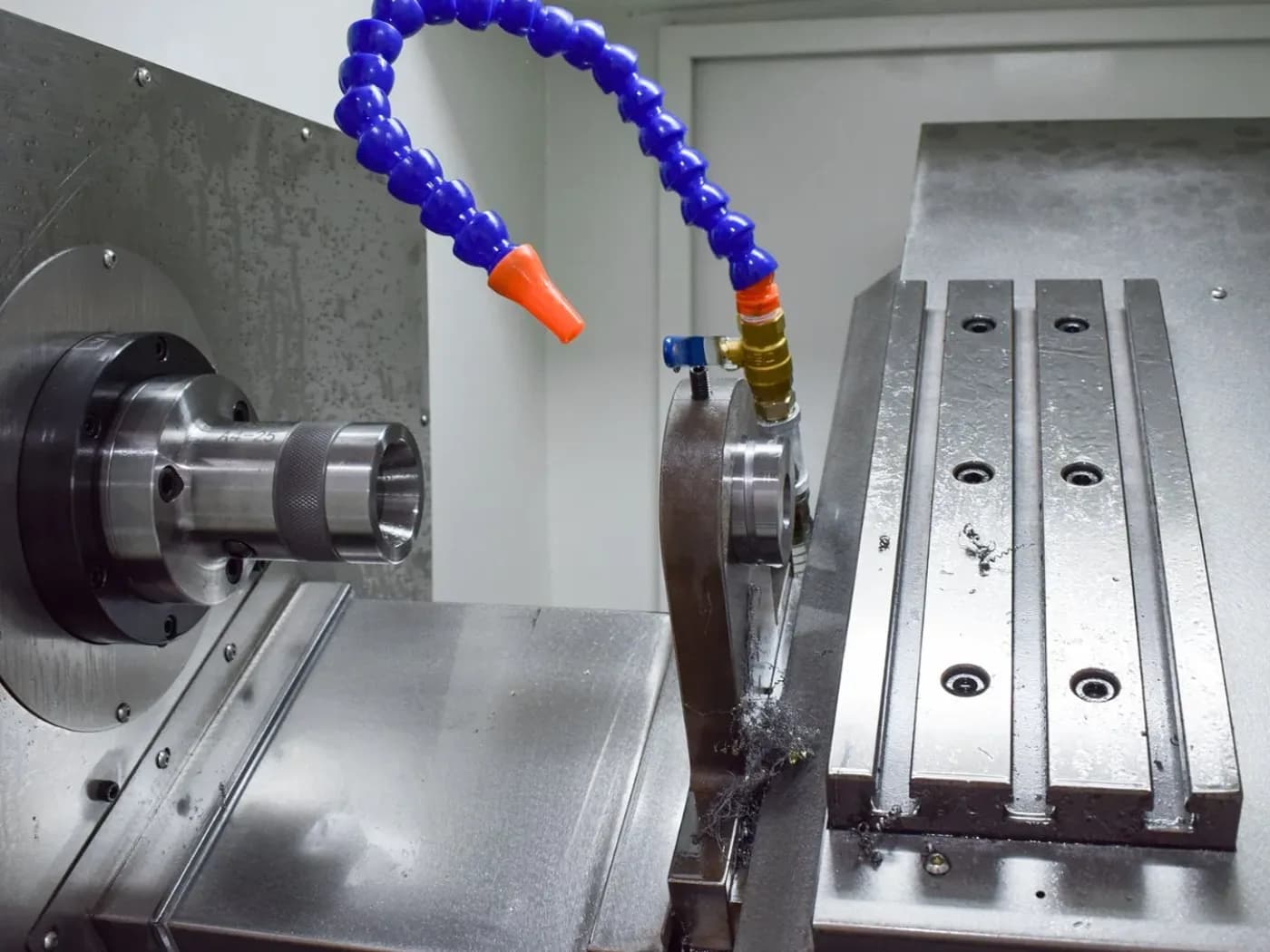

Если ось лотка не совпадает с осью шпинделя, пруток упирается в торец шпинделя или патрона, податчик повторяет попытки (параметр «Число попыток») и выдаёт аварию.

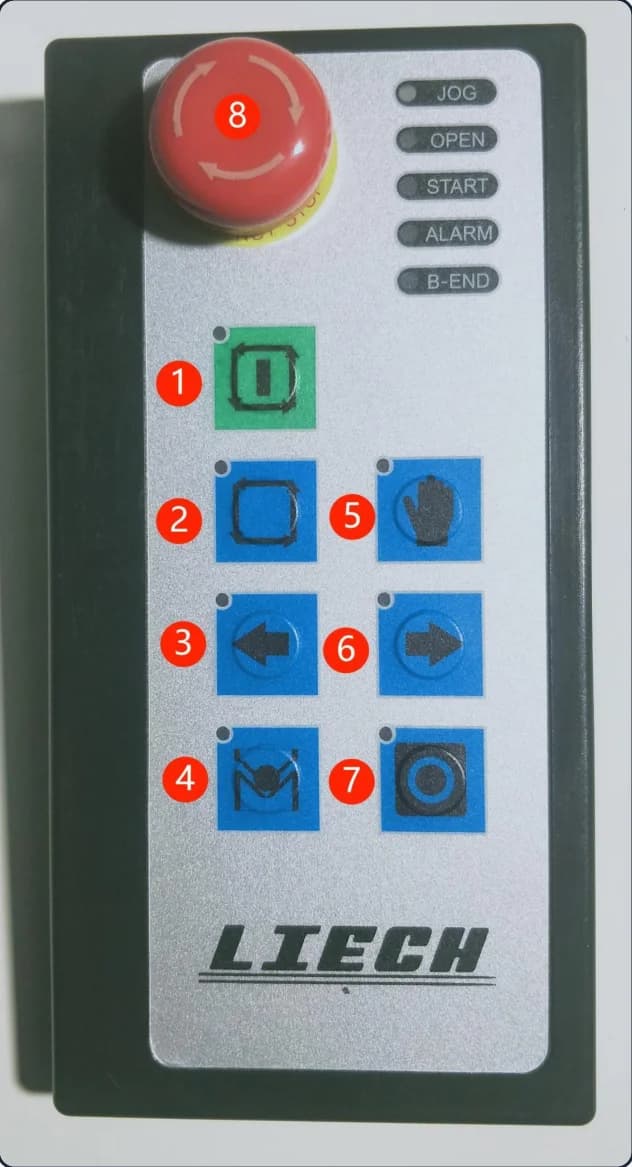

Индикаторы над кнопками по надписям: JOG — ручной режим, OPEN — патрон станка разжат, START — сигнал пуска станку, ALARM — авария, B-END — конец прутка.

Запуск и уход

1. 01Проверьте давление воздуха (0,3–0,6 МПа) и наличие прутков на стеллаже.
2. 02Настройте параметры пользователя 1 и 2 под деталь: длину детали, позицию замены прутка, длину остатка.
3. 03Нажмите кнопку 2 «Автоматический режим».
4. 04В течение 20 секунд нажмите кнопку 1 «Пуск цикла».
5. 05Для выхода из автоматического режима нажмите кнопку 5.

Смазка направляющих в оригинале записана как «7/день», по смыслу это раз в 7 дней. Обслуживание выполняйте только при выключенном питании, не используйте бензин, керосин и растворители. При долгом простое выньте вилку питания, отсоедините подвод воздуха и укройте машину чехлом, оставив вентиляционные отверстия. Руководство целиком — в технической документации; консультация по комплектации — через контакты или подбор станка.
