Прайс опций
| Группа | Вариант | Доплата |
|---|---|---|
| Шпиндель | 5,5 кВт (база) | в базе |
| Шпиндель | 7,5 кВт (апгрейд) | +85 000 руб. |
| Инструмент по оси Y | Фреза-летучка | +150 000 руб. |
| Инструмент по оси Y | Приводная Y-голова, 4+4 позиции | +435 000 руб. |
| Инструментальный блок | Стандартный резцедержатель | в базе |
| Инструментальный блок | Револьверный блок на 8 позиций | +260 000 руб. |
| Улавливатель деталей | С улавливателем | +96 000 руб. |
| Патрон | Комплект из 6 цанговых патронов Ø5-38 мм | +15 000 руб. |
| Патрон | Гидравлический трёхкулачковый 5″ / 6″ / 8″ | +60 000 / +70 000 / +80 000 руб. |
| Пруткоподатчик | CN-65L, пруток Ø20-65 мм, длина 1,5 м | +780 000 руб. |
Голова или летучка
Приводная Y-голова - это ось Y в виде головы швейцарского типа 4+4: 4 торцевых и 4 боковых позиции, расстояние между патронами 50 мм, цанги ER25. Привод 2,6 кВт, 2 500 об/мин, ход 210 мм. Голова даёт жёсткость для боковых отверстий и полигонального точения. С ней станок весит 3000 кг.
Фреза-летучка дешевле на 285 000 руб. Каталог честно пишет: жёсткости и мощности у неё меньше, зато в зоне обработки она занимает куда меньше места. Для редких простых лысок - вариант, для регулярной боковой обработки голова спокойнее.
Автоматика для серии
- Револьверный магазин с сервоприводом - 8 резцов 20 × 20 мм.
- Улавливатель деталей - выезжающая корзина с конвейером, для серий небольших деталей.
- Бар-фидер сам подаёт заготовку, смазка - масляная плёнка. В конфигураторе указан CN-65L на пруток Ø20-65 мм длиной 1,5 м.
Из этого собираются два способа поднять выпуск без найма людей: пруткоподатчик с улавливателем деталей либо интегрированное решение с роборукой.
Мини-расчёт
Пример: база 1 715 000 руб. плюс Y-голова 435 000 руб. - от 2 150 000 руб. Добавьте шесть цанговых патронов (+15 000 руб.) - 2 165 000 руб. Пруткоподатчик с улавливателем (+780 000 и +96 000 руб.) поднимут сумму до 3 041 000 руб. Остальные опции считаются по таблице выше.
Сравнение TC46 с младшими моделями - в статье TC25, TC36 и TC46. Про обслуживание и неисправности токарных - здесь. Документацию можно скачать в разделе Техническая документация, а конфигурацию обсудить через заявку.

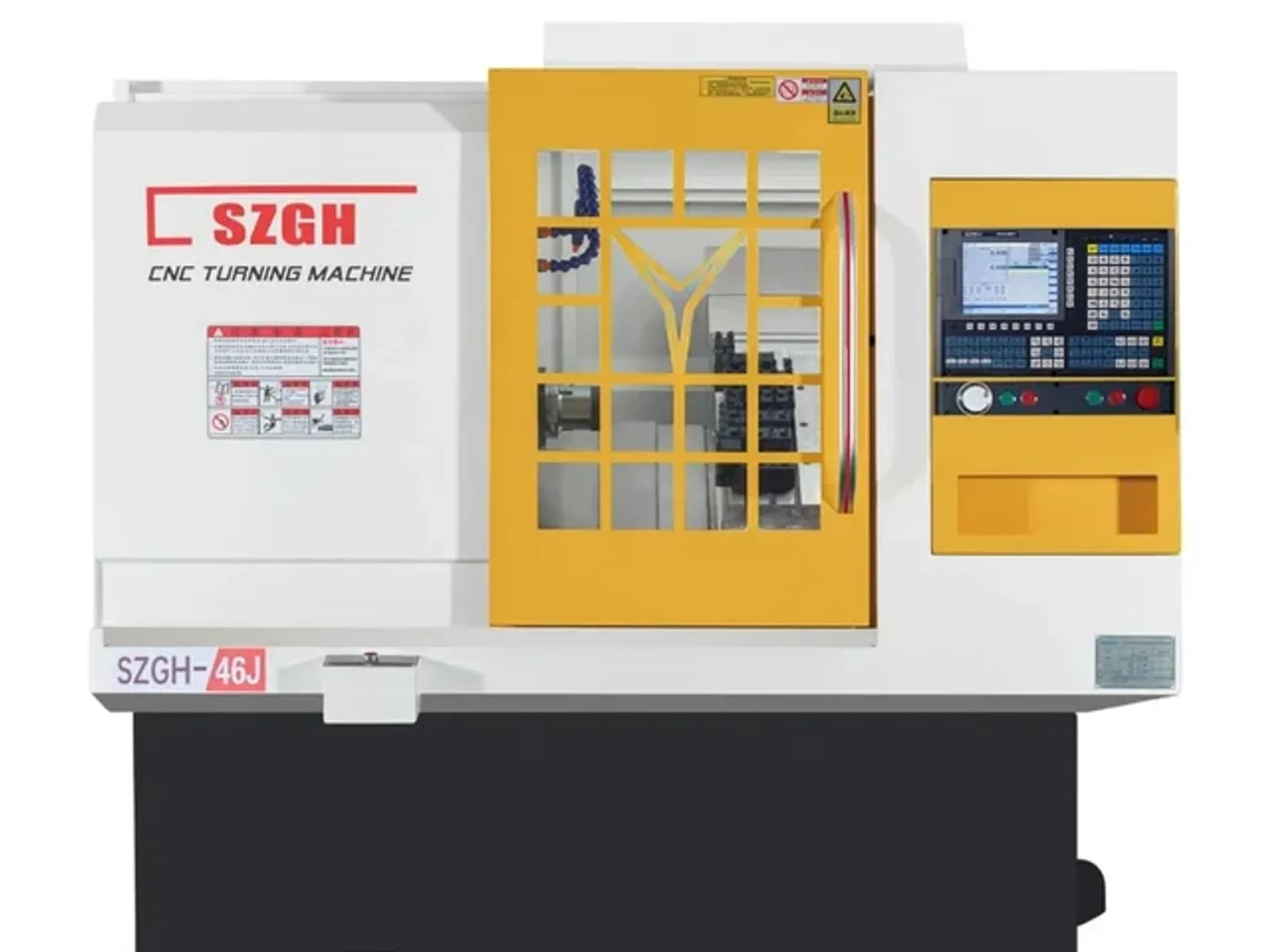

SZGH
TC46
Старший в линейке токарных автоматов с наклонной станиной: пруток до Ø45 мм, опция приводной Y-головы.
от 1 715 000 ₽
SZGH
TC36
Компактный токарный автомат с подачей заготовки до Ø35 мм через пруток. Опционально можно поставить гидравлический патрон для обработки более крупных заготовок.
от 1 390 000 ₽
Частые вопросы
Сколько стоит приводная голова на TC46?+–
+435 000 руб. (4+4 позиции, 2,6 кВт, 2 500 об/мин, ход 210 мм). Фреза-летучка - +150 000 руб.
Можно ли добавить пруткоподатчик?+–
Можно: в конфигураторе CN-65L (пруток Ø20-65 мм, длина 1,5 м) за +780 000 руб.
Сколько резцов в револьверном блоке?+–
Восемь, размер 20 × 20 мм. Опция стоит +260 000 руб.
